صنعت نفت و گاز، به عنوان یکی از ارکان اصلی اقتصاد جهان، همواره نیازمند تجهیزاتی پیچیده و قدرتمند برای اکتشاف و استخراج منابع زیرزمینی است. در این میان، تجهیزات حفاری نقشی حیاتی ایفا کرده و به مثابه شاهرگ حیاتی این صنعت عمل می‌کنند. در این بلاگ، به بررسی انواع لوازم و تجهیزات حفاری نفت و گاز می‌پردازیم و با زبانی ساده، این غول‌های پویای دنیای زیر زمین را معرفی می‌کنیم.
حفاری، دریچه‌ای به سوی طلای سیاه
حفاری، فرآیندی اکتشافی و مهندسی است که با هدف دسترسی به مخازن زیرزمینی نفت انجام می‌شود. این عملیات، با استفاده از انواع لوازم و تجهیزات حفاری نفت و گاز پیشرفته، در خشکی و دریا صورت می‌گیرد و از متدهای مختلفی برای حفر چاه‌های نفت با عمق‌های متغیر (از حدود صد متر تا چندین کیلومتر) استفاده می‌شود.
در گذشته، حفاری ضربه‌ای روشی متداول برای حفر چاه‌های نفت بود. در این روش، وزنه‌ای سنگین به کابل فولادی متصل شده و با بالا و پایین بردن متناوب آن، مته به سنگ‌ها ضربه می‌زد و باعث خرد شدن آن‌ها می‌شد. با خروج سنگ‌ریزه‌ها از چاه، حفاری ادامه پیدا می‌کرد. این روش به دلیل کندی و خطرات بالا، منسوخ شده است.
از سال 1922 میلادی، حفاری دورانی به عنوان روشی نوین ابداع شد و تا به امروز، به عنوان روش غالب در حفاری چاه‌های نفت شناخته می‌شود. در این روش، مته حفاری با چرخش دورانی و با استفاده از نیروی موتور، به درون زمین نفوذ می‌کند.
مزایای حفاری دورانی
- سرعت و راندمان بالا
- دقت و کنترل بیشتر
- ایمنی بیشتر
- امکان حفاری چاه‌های عمیق‌تر
مراحل حفاری
- محاسبات و برنامه‌ریزی: پیش از آغاز عملیات حفاری، مطالعات زمین‌شناسی و مهندسی انجام می‌شود تا محل دقیق چاه و عمق آن مشخص شود.
- انتقال تجهیزات: تجهیزات حفاری به محل مورد نظر منتقل و نصب می‌شوند.
- حفاری چاه: با استفاده از مته حفاری و تجهیزات حفاری، عملیات حفاری چاه آغاز می‌شود.
- لوله گذاری: لوله‌های حفاری به منظور حفظ پایداری چاه و هدایت سیال حفاری، به داخل چاه فرستاده می‌شوند.
- عملیات تکمیلی: پس از حفر چاه، عملیات تکمیلی مانند سیمانکاری و اسیدکاری انجام می‌شود.
- آزمایش و تولید: پس از تکمیل چاه، آزمایش‌های لازم انجام می‌شود و در صورت وجود نفت، عملیات استخراج آغاز می‌شود.
انواع لوازم و تجهیزات حفاری نفت و گاز در یک نگاه
انواع لوازم و تجهیزات حفاری نفت و گاز را می‌توان به دو دسته تجهیزات بیرون چاه و تجهیزات درون چاه تقسیم کرد. در ادامه نگاهی کلی خواهیم داشت به انواع لوازم و تجهیزات حفاری نفت و گاز و بعد به شرح بعضی از این تجهیزات خواهیم پرداخت.
1. تجهیزات سطحی (بیرون چاه)

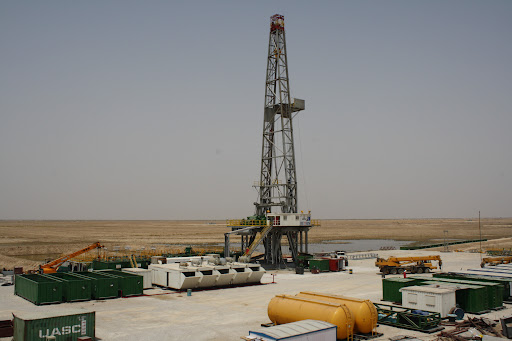

- دکل حفاری: این سازه غول‌پیکر، محل استقرار و پشتیبانی از سایر تجهیزات حفاری است. دکل حفاری وظایف متعددی از جمله بالا و پایین بردن لوله‌های حفاری، چرخاندن مته حفاری و تامین نیروی لازم برای عملیات حفاری را بر عهده دارد.
- سیستم‌های گردش سیال حفاری: این سیستم شامل پمپ‌ها، مخازن، لوله‌ها و اتصالاتی است که سیال حفاری را به داخل و خارج چاه پمپاژ می‌کنند. سیال حفاری وظایف متعددی از جمله خنک کردن و روانکاری مته حفاری، حمل cuttings (خرده‌های سنگ) به سطح و کنترل فشار درون چاه را بر عهده دارد.
- موتورهای حفاری: این موتورها، نیروی لازم برای چرخاندن مته حفاری و لوله‌های حفاری را تامین می‌کنند. موتورهای حفاری می‌توانند از نوع دیزلی، الکتریکی یا توربینی باشند.
- سیستم‌های کنترل و مانیتورینگ: این سیستم‌ها برای نظارت بر پارامترهای مختلف حفاری مانند فشار، دما، گشتاور و عمق چاه به کار می‌روند.
2. تجهیزات درون چاهی
- مته حفاری: این ابزار، وظیفه برش و خرد کردن سنگ‌ها را برای ایجاد چاه بر عهده دارد. مته‌های حفاری در انواع مختلفی از جمله مته‌های غلتکی، الماسه و PDC (الماس پلی کریستالی) موجود هستند.
- لوله‌های حفاری: این لوله‌ها، مته حفاری را به سطح زمین متصل می‌کنند و نیروی چرخشی را از موتور حفاری به مته منتقل می‌کنند. لوله‌های حفاری از جنس فولاد آلیاژی ساخته می‌شوند و در طول‌های مختلف به هم متصل می‌شوند.
- جاروبرقی حفاری: این ابزار برای خارج کردن cuttings از داخل چاه به کار می‌رود.
- بستر چاه: این ابزار برای تثبیت و ایمن‌سازی دیواره چاه به کار می‌رود.
درباره لوله حفاری
لوله‌های حفاری، از انواع لوازم و تجهیزات حفاری نفت و گاز، مجموعه‌ای از لوله‌های توخالی فولادی به طول 9 متر و با قطرهای مختلف هستند که به دنبال هم متصل شده و تا اعماق چاه ادامه می‌یابند. وظیفه‌ی این لوله‌ها، انتقال گل حفاری به اعماق چاه و اتصال به مته حفاری در انتهای پایین‌ترین لوله است.
Kelly، لوله‌ای مربعی و توخالی به طول 12.5 متر است که در بالاترین قسمت رشته لوله حفاری قرار می‌گیرد. این لوله، رابط بین اجزای درون چاه و بیرون چاه بوده و گل حفاری را از درون خود عبور داده و به لوله حفاری منتقل می‌کند.
با پایین رفتن عمق چاه، به ازای هر 9 متر، لوله بالایی متصل به Kelly جدا شده و یک لوله جدید به سیستم اضافه و دوباره به Kelly متصل می‌شود.
لوله های خارجی یا طوقه‌های حفاری، لوله‌های توخالی با جنس قوی و محکم هستند که برای حفاظت از لوله حفاری و جلوگیری از خم شدن و پیچش آن در چاه، دور لوله حفاری اصلی قرار می‌گیرند. کاربرد این طوقه‌ها بیشتر برای لوله‌های پایینی و نزدیک به انتهای چاه است.
درباره مته حفاری
یکی دیگر از انواع لوازم و تجهیزات حفاری نفت و گاز، مته حفاری ابزاری قدرتمند برای خرد کردن سنگ‌ها و سوراخ کردن زمین در عمق چاه است. این ابزار به انتهای پایین‌ترین لوله حفاری متصل می‌شود و در دو نوع اصلی تیغه‌دار (برای زمین‌های نرم) و غلتکی (برای زمین‌های سخت) موجود است.
مته‌های غلتکی، نوع شناخته‌شده‌تر مته‌ها هستند که از سه غلتک با زاویه 120 درجه نسبت به هم تشکیل شده‌اند. این غلتک‌ها حول محور خود و مته نیز همراه با لوله حفاری، دوران 360 درجه‌ای می‌کنند. سوراخی در مته تعبیه شده که گل حفاری را با فشار به بیرون پرتاب می‌کند و عملیات حفاری را تسهیل می‌بخشد.
مته‌ها پس از مدتی دچار فرسایش شده و نیاز به تعویض دارند. در زمین‌های سخت، این اتفاق سریع‌تر رخ می‌دهد و تعویض مته‌ها باید زودتر انجام شود. برای هر بار تعویض مته، لازم است تا رشته لوله به طور کامل از چاه خارج شود که فرآیندی زمان‌بر و دشوار است و سرعت حفاری چاه را تحت تاثیر قرار می‌دهد.
جداره
مجموعه‌ای از لوله‌های فولادی توخالی است که برای جلوگیری از ریزش دیواره چاه، به خصوص در اعماق زیاد، به کار می‌رود. این لوله‌ها توسط سیمان به دیواره چاه چسبانده می‌شوند. پس از نصب اولین جداره، مته باید از چاه خارج شده و با مته‌ای کوچکتر تعویض شود. در صورت نیاز، می‌توان دو یا سه جداره را درون هم نصب کرد تا از ریزش دیواره چاه جلوگیری شود.
موتورها و تجهیزات متحرک در حفاری
موتورهای دیزلی در مجاورت چاه نفت، وظیفه‌ی تامین حرکات لوله‌های حفاری در بیرون چاه را بر عهده دارند. یکی از این موتورها به کابلی متصل شده که از روی قرقره‌ای آویزان عبور می‌کند. این مجموعه، سیستم بالابر رشته لوله نامیده می‌شود و وظیفه‌ی آن، خارج کردن یا وارد کردن رشته لوله‌ها به چاه است. با چرخش قرقره، حرکت عمودی در رشته لوله ایجاد شده و لوله‌ها می‌توانند از چاه خارج شوند.
سیستم متحرک دیگر، صفحه دورانی است که به الکتروموتور متصل شده و به قسمت فوقانی Kelly وصل می‌شود. این مجموعه، حرکت دورانی را در رشته لوله و مته داخل چاه ایجاد می‌کند.
پمپ‌ها در حفاری
معمولاً در عملیات حفاری از سه نوع پمپ استفاده می‌شود:
- پمپ‌های گِل: وظیفه‌ی به گردش درآوردن گل حفاری را بر عهده دارند. این پمپ‌ها، گل را از مخزن مخصوص به Kelly و سپس لوله حفاری تا عمق چاه پمپ کرده و پس از بازگشت، دوباره به مخزن برمی‌گردانند.
- پمپ‌های سیمانکاری: وظیفه‌ی پمپاژ سیمان برای جداره‌بندی دیواره چاه را بر عهده دارند.
- پمپ‌های جک: زمانی که فشار خود چاه برای بالا آمدن نفت به سطح زمین کافی نباشد، از این پمپ‌ها برای پمپاژ نفت از اعماق زمین به سطح استفاده می‌شود.
شیرهای کنترلی و تجهیزات ایمنی
برای جلوگیری از فوران نفت و افزایش فشار بخار نفت خروجی از چاه، مجموعه‌ای از شیرهای فشارشکن و شیرهای ایمنی در خروجی چاه به صورت سری و موازی با هم بسته می‌شوند. طی چند مرحله این شیرها، فشار نفت خروجی از چاه را تعدیل کرده و سپس آن را وارد مخازن ذخیره‌ی واقع بر چاه می‌کنند. به دلیل ساختار پیچیده و شباهت این مجموعه به درخت، اصطلاحاً به آن درخت کریسمس می‌گویند.
نگاهی به چالش‌های حفاری
- فشار و دمای بالا: در اعماق زمین، فشار و دما به طور قابل‌توجهی افزایش می‌یابد که می‌تواند چالش‌های فنی و ایمنی متعددی را به وجود آورد.
- نشت سیالات: نشت سیالات حفاری می‌تواند به آلودگی محیط زیست منجر شود.
- فوران چاه: در صورت عدم کنترل فشار درون چاه، ممکن است فوران چاه رخ دهد که خطرات جانی و مالی زیادی به همراه دارد.
حفاری، فرآیندی پیچیده و پرچالش است که نیازمند تخصص و تجربه بالا، تجهیزات مدرن و برنامه‌ریزی دقیق دارد. با وجود چالش‌های موجود، حفاری چاه‌های نفت، نقشی حیاتی در اکتشاف و استخراج منابع هیدروکربوری ایفا می‌کند و به عنوان موتور محرک صنعت نفت و گاز شناخته می‌شود.
تجهیزات حفاری نفت و گاز، نقش حیاتی در اکتشاف و استخراج منابع زیرزمینی ایفا می‌کنند. انتخاب و استفاده صحیح از این تجهیزات، می‌تواند به طور قابل‌توجهی بر راندمان و ایمنی عملیات حفاری تاثیر بگذارد. شرکت نفت و گاز HESCo با به‌روزرسانی تجهیزات خود و استفاده از فناوری‌های نوین، همواره سعی دارد در مسیر پیشرفت و تعالی صنعت نفت و گاز گام بردارد.
